Ki sa ki Rigid Circuit Board?
Yon tablo sikwi rijid (PCB) se yon kalite tablo sikwi enprime ki gen yon kouch baz rijid ki pa ka koube. PCB rijid yo te fè soti nan materyèl seramik oswa vè epi yo dirab, kapab kenbe tèt ak gwo chalè, ak rezistan a ekspoze pwolonje nan eleman yo. Yo souvan itilize nan aparèy ki mande frigidité, tankou òdinatè ak enprimant, epi yo byen adapte pou zòn ki gen anpil itilizasyon.
Poukisa Chwazi Nou
Ekip pwofesyonèl
Yon founisè sèvis sekirite kliyan yo fè konfyans, li sèvi kliyan nan anpil endistri tankou gouvènman ak antrepriz, finans, swen medikal, entènèt, e-commerce ak sou sa.
Sipò teknik
Ekip ekspè nou an disponib pou ede nan depanaj, reponn kesyon teknik, epi bay konsèy.
Pwovizyon pou serye
Nou ofri yon modèl chèn ekipman ki entegre vètikal pou asire ekipman serye alontèm ak trasabilite konplè.
Sèvis Kliyan
Nou bay priyorite kominikasyon ouvè pou adrese kondisyon espesifik kliyan nou yo epi bay solisyon pèsonalize.
Dirab ak fyab
PCB rijid yo te fè soti nan materyèl difisil, ki solid tankou vèr oswa résine epoksidik, ki bay yon fondasyon solid pou eleman yo. Fòs estriktirèl sa a asire ke ankadreman yo ka kenbe tèt ak estrès fizik epi yo gen mwens tandans fè domaj pandan manyen, fabrikasyon, ak operasyon.
Fasilite nan fabrikasyon ak asanble
Rigidité ankadreman sa yo fè yo pi fasil pou okipe pandan pwosesis asanble a. Konpozan yo ka fasil soude sou tablo a, epi risk pou yo domaje tablo a pandan asanble a pi ba konpare ak PCB fleksib.
Segondè dansite eleman
PCB rijid ka sipòte yon gwo dansite nan eleman ak sikwi. Sa a se espesyalman benefisye nan aplikasyon kote espas se yon prim, tankou nan smartphones ak lòt aparèy elektwonik kontra enfòmèl ant.
Estabilite tèmik
PCB rijid anjeneral montre bon estabilite tèmik, sa vle di yo ka kenbe tèt ak tanperati ki wo san yo pa defòme. Sa enpòtan anpil pou aplikasyon pou gwo pouvwa ak anviwònman kote PCB a ekspoze a gwo chalè.
Pri-efikasite
Pou pwodiksyon an mas, PCB rijid yo jeneralman pi pri-efikas konpare ak PCB fleksib oswa rijid-flex. Normalizasyon nan materyèl ak pwosesis fabrikasyon fè yo pi abòdab pou pwodiksyon gwo echèl.
Kalite ki konsistan
Akòz pwosesis manifakti ki byen etabli yo, PCB rijid yo gen tandans gen bon jan kalite ak pèfòmans ki konsistan. Previzibilite sa a esansyèl nan endistri kote fyab se kritik, tankou nan aparèy medikal oswa aplikasyon ayewospasyal.
Konpatibilite sikwi gwo vitès
PCB rijid yo kapab sipòte sikwi gwo vitès. Yo bay yon platfòm ki estab pou sikui wo-frekans, ki esansyèl nan telekominikasyon ak informatique.
Rezistans anviwònman an
Anpil PCB rijid yo fèt pou kenbe tèt ak kondisyon anviwònman difisil, tankou ekspoze a pwodui chimik, imidite, ak tanperati ekstrèm. Sa fè yo apwopriye pou itilize nan aplikasyon deyò ak endistriyèl.
Itilizasyon Komisyon Konsèy Rijid Awondisman
Rijid Enprime Circuit Boards amelyore dansite sikwi, ki mennen nan yon rediksyon nan tou de gwosè ak pwa nan tablo a. Aplikasyon yo nan PCB rijid yo divès jan jaden flè nan elektwonik tèt li. Men jis kèk egzanp:
Enfòmatik:Soti nan PC Desktop yo rive nan òdinatè pòtab ak smartphones, PCB rijid fòme kolòn vètebral aparèy sa yo, konekte processeurs, memwa, ak lòt eleman enpòtan.
Elektwonik Konsomatè:Televizyon, kamera, konsola jwèt, ak plis ankò tout konte sou PCB rijid pou sikwi entèn yo.
Aplikasyon endistriyèl:Pwovizyon pou pouvwa, kontwolè motè, ak divès kalite ekipman endistriyèl itilize PCB rijid pou pèfòmans solid yo ak jesyon chalè.
Aparèy medikal:Pacemakers, defibrilatè, ak lòt ekipman medikal kritik depann sou fyab ak presizyon nan PCB rijid.
Aerospace ak defans:Satelit, elektwonik avyon, ak ekipman militè souvan mande solidite ak estabilite PCB rijid yo.
Kalite Komisyon Konsèy Rijid Awondisman
Youn nan avantaj ki genyen nan PCB rijid se kapasite yo nan travay yo dwe itilize pou espesifikasyon pwojè divès kalite ak konfigirasyon. Nan MCL, nou ofri PCB rijid nan yon seri kalite, tankou:
Yon sèl bò:Single-sided sikwi ankadreman yo se PCB orijinal la. Yo gen yon sèl kouch materyèl konduktif, ak tout eleman yo sitiye sou yon bò nan tablo a. Avèk konsepsyon senp yo, PCB yon sèl-sided yo vit ak fasil yo fabrike, diminye posibilite pou erè. Konfigirasyon pri-efikas sa a pwospere nan desen ki ba-dansite.
Doub bò:Olye ke yon sèl kouch kondiktif, PCB doub-side itilize kouch kondiktif kòb kwiv mete sou tou de bò yo. Avèk de fwa espas pou konpozan, PCB doub-sided gen plis opsyon konsepsyon ak ogmante konpleksite sikwi, fè yo aplikab pou yon pakèt pwojè.
Multikouch:Sa a ki kalite PCB sèvi ak twa oswa plis kouch materyèl konduktif anpile nan mitan an ak plizyè lòt kouch ki antoure nwayo a. Avèk anpil kouch ak yon pwosesis geri avanse, tablo multikouch diminye nesesite pou fil elektrik entèkoneksyon, ekonomize espas ak rezilta nan yon PCB dans ak difisil.
Tablo transpòtè oswa Spacer mekanik:Lè ou bezwen yon sipòtè rijid pou bay sipò pandan pwosesis asanble a pou PCB trè mens, kèk konpayi ka chwazi pou sèvi ak yon tablo konpayi asirans ki pa gen kouch kondiktif. Nenpòt tablo sikwi ki itilize pou operasyon mekanik gen nenpòt kouch kòb kwiv mete oswa bezwen nenpòt koneksyon elektrik. Nan MCL, nou ka kreye yon PCB rijid fè selon espesifikasyon egzak ou pou sipòte tout konpozan ak ekipman ou gen entansyon travay avèk yo.
Kouman yo fabrike ankadreman PCB rijid?
Ki sa ki PCB yo fèt?
PCB rijid gen diferan kouch ki mete ansanm lè l sèvi avèk adezif ak chalè, bay yon fòm solid nan materyèl tablo. Kouch sa yo yo itilize pou devlope yon PCB rijid.
Kouch Substra
Kouch substra a, tou refere materyèl baz, se te fè nan vèr. FR4 a se sitou itilize kòm yon materyèl substra, vèr ki pi komen ki bay frigidité ak rèd nan tablo a. Fenolik ak epoksidik yo itilize tou kòm yon materyèl debaz, men yo pa osi bon ke FR4. Sepandan, yo gen mwens chè epi yo gen yon odè inik. Tanperati dekonpozisyon fenolik la twò ba, sa ki lakòz delaminasyon kouch la si yo mete soude pou yon tan long.
Kouch Copper
Sou tèt kouch substra a, se yon papye kwiv laminated sou tablo a avèk èd nan kantite lajan an te ajoute nan chalè ak adezif. Nan itilizasyon chak jou, tou de bò tablo a laminated ak kwiv; sepandan, kèk elektwonik bon mache vini ak yon sèl kouch materyèl kwiv sou tablo a. Planch diferan vini ak epesè diferan, ki dekri an ons pou chak pye kare.
Soude Mask Kouch
Soude Mask Kouch kay anwo kouch kwiv la. Kouch sa a ajoute sou tablo a pou ajoute izolasyon sou kouch kwiv la pou evite nenpòt domaj si yo manyen nenpòt materyèl kondiksyon ak kouch kwiv la.
Kouch Silkscreen
Kouch silkscreen la sitiye pi wo a kouch mask la soude. Yo itilize li pou ajoute karaktè oswa senbòl sou tablo a pou konprann tablo a pi byen. Se koulè blan sitou itilize pou silkscreen. Sepandan, lòt koulè yo disponib tou, tankou gri, wouj, nwa ak jòn.
Ki jan PCB rijid ak sikwi Flex yo diferan?
Yon PCB rijid, anjeneral li te ye tou senpleman kòm yon PCB, se sa pifò moun panse a lè yo imajine yon tablo sikwi. Planch sa yo konekte eleman elektrik lè l sèvi avèk tras kondiktif ak lòt eleman, ki ranje sou yon substra ki pa kondiktif. Nan yon tablo sikwi rijid, substra ki pa kondiktif la anjeneral gen vè, ki ranfòse tablo a epi li ba li fòs ak frigidité. Yon tablo sikwi rijid bay gwo sipò pou konpozan, osi byen ke desan rezistans tèmik.
Menm si yon PCB fleksib tou prezante tras konduktif sou yon substra ki pa kondiktif, sa a ki kalite tablo sikwi sèvi ak yon materyèl baz fleksib tankou poliimid. Baz fleksib la pèmèt sikwi fleksib yo kenbe tèt ak vibrasyon, gaye chalè ak pliye moute nan divès fòm. Akòz estriktirèl yo bay, sikui flex yo de pli zan pli itilize nan elektwonik kontra enfòmèl ant ak inovatè.
Anplis materyèl kouch baz ak frigidité, diferans remakab ant PCB ak sikui flex yo enkli:
Materyèl kondiktif:Paske sikui flechir yo dwe pliye, manifaktirè yo ka sèvi ak kwiv ki pi fleksib woule rkwit olye pou yo kwiv elektwo-depoze kòm yon materyèl kondiktif.
Pwosesis fabrikasyon:Olye pou yo itilize yon mask soude, manifaktirè PCB fleksib yo itilize yon pwosesis ki rele kouvri oswa kouvri pou pwoteje sikwi ekspoze yon PCB fleksib.
Pri tipik:Sikui Flex tipikman koute plis pase ankadreman sikwi rijid. Sepandan, akòz kapasite yo nan anfòm nan espas kontra enfòmèl ant, sikui fleksib pèmèt enjenyè yo retresi gwosè a nan pwodwi yo, ki mennen nan ekonomi endirèk.
Ki jan yo chwazi ant yon PCB rijid ak fleksib
Plak sikwi rijid ak fleksib jwenn itilizasyon nan anpil pwodwi diferan, menm si kèk aplikasyon ka benefisye plis nan yon sèl kalite tablo sikwi. Pou egzanp, PCB rijid fè sans nan pi gwo pwodwi, tankou televizyon ak òdinatè Desktop, pandan y ap sikui fleksib yo obligatwa pou pwodwi plis kontra enfòmèl ant, tankou smartphones ak teknoloji portable.
Pcb nan anviwònman difisil: ki prekosyon yo dwe pran?
Gen kèk kategori aparèy elektwonik ki dwe opere nan kondisyon patikilyèman grav, tankou espre sèl, sèl, pousyè, sab, oswa tanperati ekstrèm. Pou asire ke sikwi elektwonik la kontinye opere tankou nan kondisyon nòmal, PCB a dwe fèt pou kenbe tèt ak evènman sa yo san yo pa domaje. PCB yo itilize nan sektè otomobil, endistriyèl oswa ayewospasyal, pou egzanp, yo kontinyèlman sibi vibrasyon, estrès mekanik, chòk, randone tèmik trè laj ak plis ankò.
Defi prensipal yo ap fè fas a PCB pou anviwònman difisil yo ka rezime jan sa a:
Imidite, pousyè ak pousyè tè:Pou kontrekare faktè anviwònman sa yo, li souvan nesesè pou trete PCB a ak yon pwosesis espesyal ke yo rekonèt kòm kouch konfòm. Avèk li, PCB a kouvri apre pwosesis asanble a ak yon kouch mens nan materyèl pwoteksyon ki pa kondiktif tankou Silisyòm, Acrylic, urethane oswa p-xylene. Kouch la pèmèt pwolonje lavi a nan sikwi elektwonik la pa pwoteje li kont kontaminan ekstèn.
Tanperati wo:Si PCB a dwe opere kontinyèlman nan tanperati ki pi wo pase estanda a, li pi bon pou itilize kouch ki gen yon kwiv ki pi epè (kòb kwiv mete lou). Epesè Copper ki pi gran pase 3 ons pou chak pye kare yo tipikman konbine avèk aplikasyon an nan kouch ki konfòme a bay tablo a ak yon wo nivo de pwoteksyon nan evènman an nan operasyon san enteripsyon nan tanperati ki wo. Itilizasyon kouch ki gen yon tanperati tranzisyon vè ki pi wo (Tg), tankou FR-4 TG140 oswa TG170), bay PCB a plis pwoteksyon kont tanperati.
Radyasyon iyonize:PCB pou aplikasyon ayewospasyal yo bonbade ak patikil divès kalite, anplis radyasyon elektwomayetik ki te pwodwi pa solèy la ak lòt kò selès yo. Radyasyon sa a ka lakòz twoub tanporè (tankou baskile ti jan oswa efase memwa) oswa pèmanan domaj eleman chòk ak vibrasyon, espesyalman nan aplikasyon otomobil ak ayewospasyal.
Kowozyon:Li se youn nan enkonvenyans prensipal yo pou nenpòt ki pati metal. Kowozyon rive lè oksijèn ak metal kosyon youn ak lòt atravè yon pwosesis ke yo rekonèt kòm oksidasyon. Sa a pwodui rouye ak lakòz metal la pèdi pwopriyete chimik li yo, dekonpoze sou tan. Depi PCB yo gen yon gwo kantite metal, si yo ekspoze a oksijèn yo sijè a korozyon.
Pou anpeche domaj ki te koze pa ajan atmosferik, yon kouch pwoteksyon ki pa kondiktif ke yo rekonèt kòm kouch konfòm aplike nan PCB la apre asanble (Figi 1). Sa a se souvan aplike nan PCB pou konsomatè, aparèy ak aparèy mobil, kote li komen yo opere nan prezans imidite, pousyè oswa lòt faktè anviwònman piman bouk. Kouch pwoteksyon aplike nan PCB a pèmèt imidite ki prezan nan kouch PCB yo koule deyò, pandan y ap anpeche ajan ekstèn yo rive nan tablo a ak konpozan li yo, konpwomèt operasyon yo. Anplis de ogmante fyab, kouch konfòm la pwolonje lavi a nan kous la.
Kalite ki pi komen nan kouch konfòm yo se silikon, résine Acrylic, an poliyiretàn ak p-xylene, yo chak kapab bay yon sèten nivo pwoteksyon. Silikon, pou egzanp, ka kouvri seri a pi laj nan tanperati ak Se poutèt sa se chwa ki pi bon pou aplikasyon pou ak tanperati ekstrèm. Nan lòt men an, silikon gen pouvwa adezif pòv sou kèk kalite substra ak pi ba rezistans chimik pase résine Acrylic. Lèt la, akòz estrikti rijid li yo, se pa patikilyèman apwopriye nan prezans chòk ak vibrasyon. An poliyiretàn ofri rezistans segondè nan imidite, fwotman ak vibrasyon, kenbe tèt ak tanperati ki ba byen men pa tanperati ki wo. Li swiv ke yo pwensipalman itilize nan aplikasyon ak tanperati ki soti nan -40 degre a +120 degre. P-xylene se yon materyèl ki konsistan ki ofri pwoteksyon segondè, men li chè epi yo dwe sansib a kontaminan yo dwe aplike nan yon vakyòm.
Konsènan aplikasyon kouch PCB konfòm, kat teknik yo ka itilize: tranpe, otomatik kouch selektif, flite ak bwose. Chak nan altènativ sa yo reyalize menm objektif la: konplètman kouvri PCB a ki gen ladan bor yo byen file ak tout kwen nan tablo a. Apre aplikasyon an, kouch konfòm la geri pa lè siye, siye fou oswa pa limyè UV.
Dansite a ogmante nan eleman yo sou PCB a mennen nan yon ogmantasyon inevitab nan tanperati opere, yon kondisyon ki nan kouri nan longè ka konpwomèt entegrite nan soude yo oswa nan kouch yo tèt yo akòz ekspansyon an ak kontraksyon nan materyèl ki gen diferan pwopriyete fizik. Se poutèt sa, yon PCB tanperati ki wo ta dwe itilize yon dyelèktrik ak yon tanperati tranzisyon vè (Tg) nan omwen 170 degre. Yon règ nòmalman aplike se pèmèt tanperati opere jiska apeprè 25 degre pi ba pase valè Tg nan materyèl la itilize. Anplis de chwa nan materyèl, tanperati a wo nan PCB a ka jere pa retire chalè a pwodwi ak transfere li nan lòt zòn nan PCB la. Si eleman cho a monte sou bò anwo PCB a epi li gen yon sifas ki ase gwo, yo ka enstale yon koule chalè sou li ki ka retire chalè a an premye pa kondiksyon (soti nan eleman nan dissipateur chalè a) ak Lè sa a, pa konveksyon (soti nan sifas chalè a nan lè ki antoure, ki pi frèt).
Si eleman cho a monte sou anba PCB a epi li pa posib pou monte yon koule chalè, teknik la anjeneral itilize pa konsèpteur se mete yon gwo kantite chemen tèmik sou PCB a transfere chalè lwen eleman cho a nan. yon kouch. nan kòb kwiv mete sou tèt PCB a, ki soti nan kote li ka plis transfere nan yon koule chalè apwopriye. Tipikman, PCB monte koule chalè yo gwo, ak sifas finned oswa corrugated ogmante zòn nan dissipation. Fanatik yo ka ajoute pou amelyore refwadisman konveksyon fòse, konpare ak refwadisman konveksyon natirèl.
Pou misyon espas alontèm, sèlman opsyon ki disponib se sèvi ak konpozan "rad-hard". Konpozan sa yo pi rar epi kidonk pi chè pase konpozan estanda. Pou misyon espas kout tèm (jiska yon ane), yo ka pèmèt yo sèvi ak konpozan komèsyal estanda, sijè a analiz ak verifikasyon kapasite yo pou kenbe tèt ak radyasyon. Sa a pèmèt ou diminye depans yo konsepsyon nan ekipman espas ak elaji seleksyon an nan eleman ki disponib pou konsepsyon. Lè w aplike diferan teknik konsepsyon pyès ki nan konpitè, efè radyasyon pwodui yo ka kontrekare. Nan nivo konsepsyon PCB, pou egzanp, li enpòtan asire bon jan baz nan tout pati metal yo.
Pou bay pwoteksyon kont chòk ak Vibration, PCB a ka enstale nan yon veso nan ki se résine vide konplètman ankapsule li. Pi wo kouch résine a, se pi bon degre pwoteksyon an. Sòf si tout eleman sou PCB a gen yon wotè inifòm, epesè kouch résine a pral varye atravè tablo a, bay nivo pwoteksyon yon ti kras diferan pou chak eleman. Kouch la résine ki pi mens Se poutèt sa koresponn, nan ka ki pi mal la, ak nivo pwoteksyon yo ofri sou tablo a tout antye. Anvan menm konsidere enkapsulasyon résine, PCB la dwe byen netwaye. Kontaminasyon sifas yo ka gen yon enpak negatif sou nivo pwoteksyon yo ofri nan ankapsulasyon, patikilyèman nan ka rezistans chimik (tankou li bay yon chemen pi fasil pou pwodwi chimik yo antre).
Faktori nou an

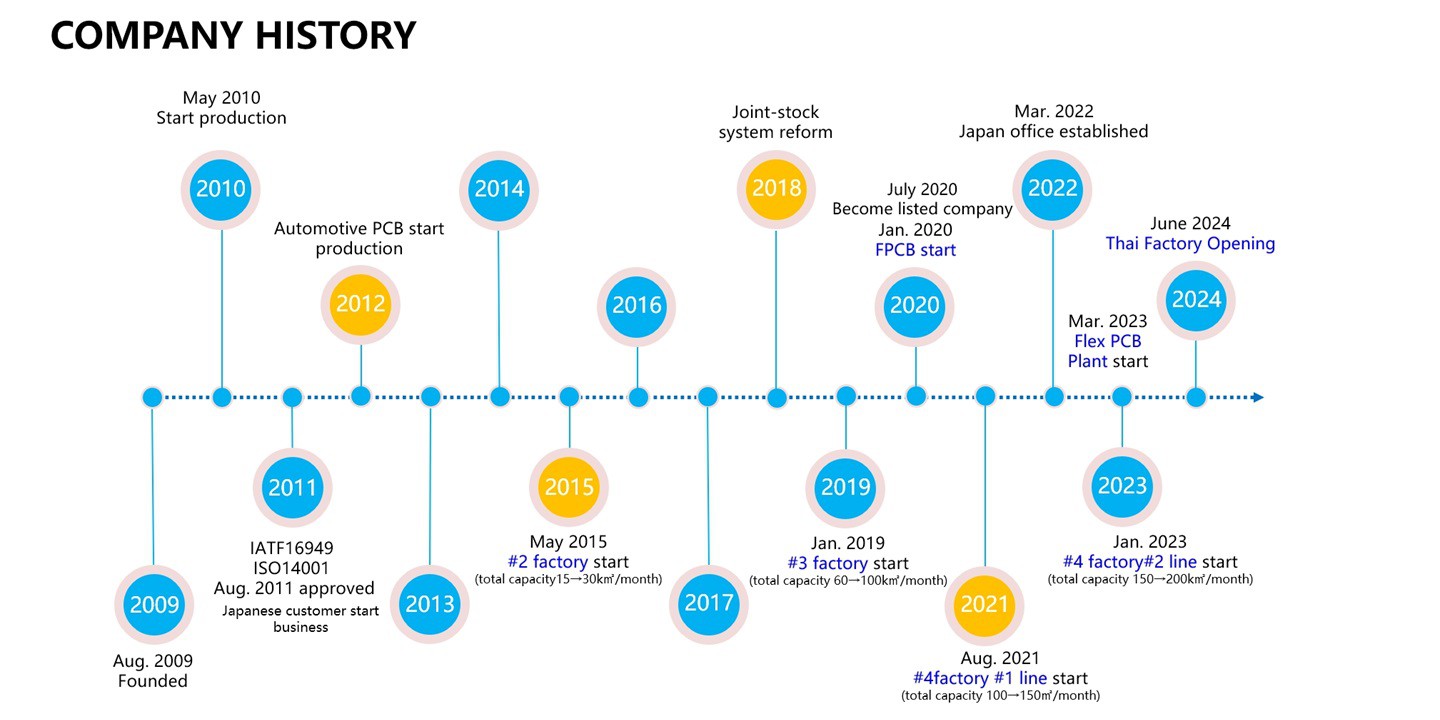

Sihui Fuji Elektwonik Teknoloji co, Ltd te fonde an 2009, li te konsantre sou pwodiksyon tablo sikwi alontèm ak serye pou 14 ane. Avèk fòs pwodiksyon allegro proofing, pwodiksyon an mas, non pwodwi miltip, pakèt divès kalite, ak tan livrezon kout, li bay yon sèl-stop sèvis konplè pou satisfè bezwen kliyan yo nan pi gwo limit. Li se yon manifakti Chinwa tablo sikwi elektwonik ki gen eksperyans rich nan jesyon kalite konpayi Japonè yo. Biznis.
FAQ
Kòm youn nan dirijan manifaktirè PCB dansite segondè yo ak founisè nan Lachin, nou tanpri akeyi ou achte oswa wholesale PCB gwo dansite esansyèl pou vann isit la nan faktori nou an. Tout pwodwi Customized yo ak kalite siperyè ak pri konpetitif. Kontakte nou pou sitasyon pi ba ak echantiyon gratis.
